2．11 超級12C r鋼〔19’22·：
汽輪機由于向；持gd、高壓和大容量發(fā)路轉(zhuǎn)速也要提高，
因此現(xiàn)在的12cr鋼就顯得強度不足了。12c r鋼，應(yīng)力極限
是y o一80《6／6》“，如從降低岡火溫度，就可提高校限應(yīng)
力，但是延伸率、沖擊位和抗應(yīng)力腐蝕開裂性都會降低，以致
不能使用。為此，要求強度更高的12c r鋼。因而進(jìn)行了各種
各樣的研究，并己在實際巾此用。該鋼種不僅仗用于汽輪
機，也作為向觀結(jié)構(gòu)觸鋼來使用。
汽輪機PI片，在[‘萬小時內(nèi)不允許有o．1一o．瞅的變
形。由十效率關(guān)系，在蒸氣溫反和壓J方面都要提高，N前
已達(dá)到538‘c和246／A＼R伯G’，還有進(jìn)一步提高的趨勢。
汽輪機的動葉片村風(fēng)除了受到由于離心力和蒸氣推力
而引起的彎曲應(yīng)力外，還承受振動應(yīng)力，因此對材料除了要求
具有高溫強度外，也要求具有使振動衰減的性能是必要的。
隨著汽輪機容量的增大，低級間的葉片就要加長，14到
36英寸以上BI周速度約達(dá)歷om／s。進(jìn)一公組裝成三角架
型，為了避免缺口腕比要求沖擊值高的材料?；蛘邔ψo罩
進(jìn)行鉚接時不可出現(xiàn)開裂。其冷像粗性也必須好。普通的英

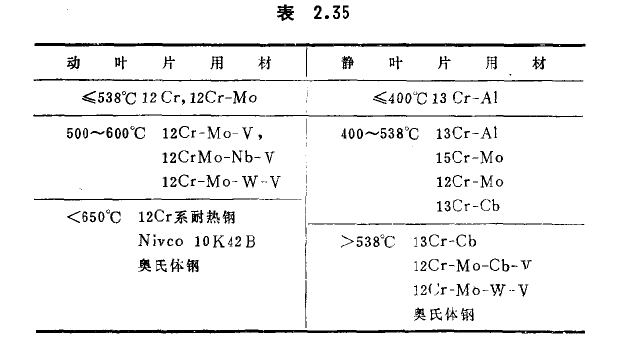

氏體型鋼，除用于短葉片之外，從衰減能這點來說是不能使
用的(獲2．35)。
。
靜葉片為了焊接或繞澳，橢些付削f的焊接性.12‘：r剛
熱鋼，可得到5380c b十萬小時斷裂強度為23k8／mm’的性
能。
